Válvula pneumática

Seu principal fabricante e fornecedor de atuadores elétricos na China!

1. Equipe Profissional

Não temos apenas uma equipe de vendas jovem e apaixonada disponível 24 horas por dia, 7 dias por semana para atendê-lo, mas também uma equipe técnica bem experiente para ajudá-lo a resolver quaisquer desafios técnicos em soluções de automação de válvulas.

2. Equipamento Avançado

Contamos com centro de usinagem CNC de alta precisão e 6 linhas de produtos para garantir a estabilidade e confiabilidade da qualidade do produto.

3. Experiência rica

A nossa oficina é um espaço de trabalho eficiente e bem organizado, equipado com equipamentos modernos e técnicos qualificados. A manutenção e conservação regular dos equipamentos são realizadas para garantir processos de produção contínuos.

4. Produtos certificados CE/SIL/ATEX/EAC

Garantimos excelente qualidade do produto através de rigoroso controle de qualidade, materiais e processos de fabricação de alta qualidade, bem como foco nas necessidades do cliente.

Válvula macho pneumática revestida com PTFE

Adicionar ao inquérito

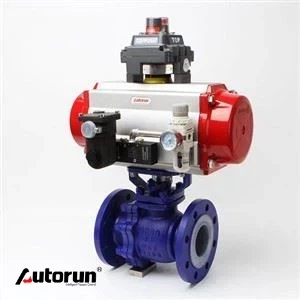

Válvula de esfera revestida de flúor

Adicionar ao inquérito
Fabricante de válvula de esfera pneumática

Adicionar ao inquérito
Válvula de esfera com controlador de válvula superior de mecanismo manual

Adicionar ao inquérito
Válvula de esfera pneumática de explosão de alta pressão de três vias

Adicionar ao inquérito
Válvula de esfera de três peças

Adicionar ao inquérito
Válvula Borboleta Ventilada Pneumática

Adicionar ao inquérito

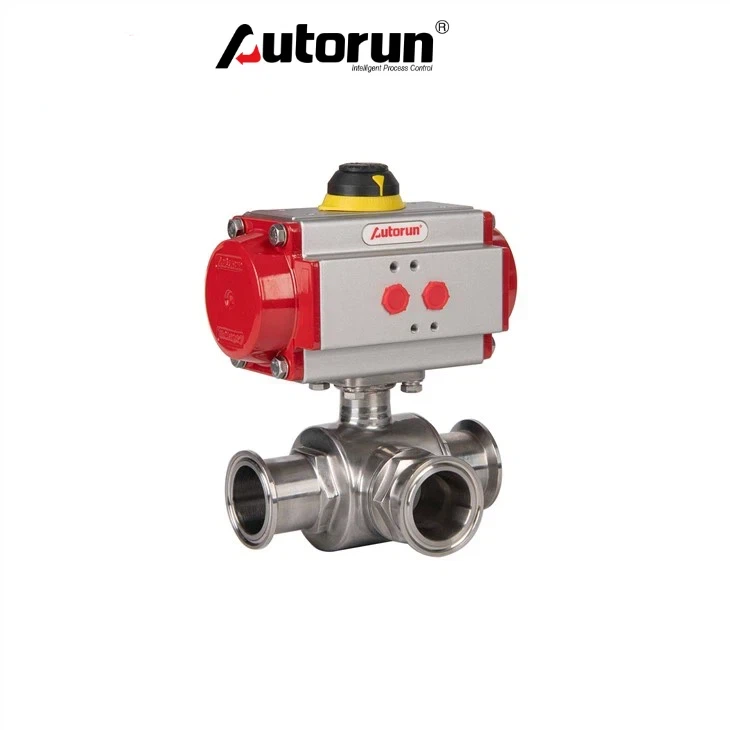

Válvula de esfera sanitária pneumática de três vias

Adicionar ao inquérito
Válvula de esfera pneumática de três vias com flange de aço inoxidável

Adicionar ao inquérito

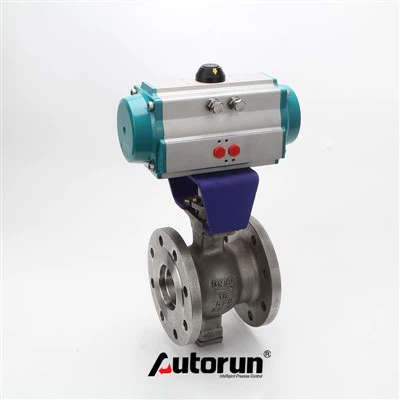

Válvula de v-ball pneumática com posicionador

Adicionar ao inquérito
Válvula Esférica Pneumática de Três Peças

Adicionar ao inquérito
Válvula de esfera pneumática de três vias com rosca interna

Adicionar ao inquérito

Casa 12 3 4 5 6 7 Úlitima página 1/7

O que é uma válvula pneumática?

Uma válvula pneumática é um dispositivo que controla o fluxo de ar ou outros gases em um sistema pneumático. Eles também são conhecidos como válvulas de controle direcional. As válvulas pneumáticas funcionam controlando o ar ou gás na fonte e regulando sua passagem em canos, tubulações ou dispositivos. Eles também podem controlar o fluxo de ar em uma direção, mas não em outra.

Como funciona uma válvula pneumática?

As válvulas de controle pneumático podem diminuir a pressão de maneira controlada com a ajuda de atuadores e posicionadores com um controlador para pilotá-los. Os controladores são capazes de detectar as flutuações de pressão e regular o sinal de fornecimento de ar ao posicionador pneumático. Um posicionador pneumático forneceria ar ao diafragma abrindo uma válvula. As molas são utilizadas como uma força oposta, fazendo com que as válvulas fechem após a perda ou redução da pressão do ar aplicada no diafragma. As válvulas de controle pneumático são amplamente utilizadas em muitas indústrias.

Especificações comuns da válvula pneumática

Pressão operacional ou faixa de pressão:A quantidade de pressão ou faixa de pressões (por exemplo, em psi, Bars ou Pa) que a válvula está classificada para suportar.

Meio operacional:Os tipos de mídia que a válvula pode controlar com segurança. Na maioria dos casos, será ar comprimido.

Capacidade de Fluxo ou Coeficiente de Fluxo:Uma medida da capacidade da válvula de mover ou fluir ar através dela, com o coeficiente de fluxo (Cv) representando a constante de proporcionalidade entre a vazão e a pressão diferencial.

Taxa de ciclo:O número máximo de ciclos de válvula nos quais a válvula pode operar por unidade de tempo.

Tempo de resposta:A quantidade de tempo necessária para a válvula mudar de estado ou posição depois de acionada.

Tamanho da porta:Os parâmetros dimensionais físicos que definem os tamanhos das portas na válvula e o estilo da rosca.

Tensão nominal da bobina:Para válvulas acionadas eletricamente, uma medida da tensão máxima que pode ser sustentada pela bobina de atuação e pode ser classificada em volts CC e CA.

Os tipos comuns de válvula pneumática

Pneumatic Three-Way High Pressure Explosion Ball Valve

Válvula Pneumática Eletromagnética

As válvulas pneumáticas eletromagnéticas são controladas por campos magnéticos em bobinas e solenóides. O seu princípio de funcionamento é bastante simples. A corrente de uma fonte elétrica externa é fornecida às bobinas. A interação entre o campo magnético nas bobinas e no solenóide faz com que a haste da válvula se mova.

Válvula operada pneumaticamente

As válvulas operadas pneumaticamente são normalmente controladas pelo mesmo fluxo de ar comprimido que opera no sistema pneumático. Sua presença ou ausência afeta seu trabalho em determinadas condições.

Válvula Pneumática Mecânica

As válvulas pneumáticas mecânicas são acionadas por força mecânica, por exemplo, por meio de uma alavanca. Há muitas opções, por exemplo, em etapas de 90-graus ou versões de um quarto de volta. Na maioria das vezes, eles realizam tarefas simples (abertura/fechamento).

As vantagens da válvula pneumática

Simples e confiável

As válvulas pneumáticas são fáceis de instalar e operar, exigindo treinamento e manutenção mínimos. A tecnologia também é muito estável e confiável, tornando-a a escolha ideal para processos que devem funcionar 24 horas por dia, 7 dias por semana.

Energia eficiente

Em comparação com algumas de suas contrapartes, como as válvulas elétricas, as válvulas pneumáticas utilizam menos eletricidade, o que as torna mais econômicas e eficientes em termos energéticos.

Custo-beneficio

Além de serem energeticamente eficientes, as válvulas pneumáticas são geralmente econômicas em comparação com outros tipos de válvulas. Eles também são duráveis e fáceis de reparar, exigindo manutenção mínima.

Ampla gama de compatibilidade

As válvulas pneumáticas são compatíveis com vários fluidos e também podem ser usadas em vários setores, desde a fabricação até HVAC, para citar apenas alguns. Essa flexibilidade torna as válvulas pneumáticas a opção ideal para uma ampla gama de aplicações.

Materiais do alojamento da válvula pneumática

Plásticos de nível industrial (como PVC e nylon)

As válvulas de plástico são leves, duráveis e econômicas. O material é adequado para aplicações pneumáticas que envolvem ar e produtos químicos corrosivos. Mas as válvulas de plástico têm uma classificação de baixa pressão e temperatura em comparação com as válvulas de latão e aço inoxidável.

Alumínio

O alumínio é um metal leve que tem aproximadamente um terço do peso do aço. O alumínio é resistente à corrosão dos gases atmosféricos e, portanto, adequado para aplicações em válvulas pneumáticas. O material é utilizado principalmente na construção dos componentes externos da válvula pneumática, como etiquetas de identificação ou volantes.

Aço inoxidável (304/316)

O aço inoxidável é um material muito durável e resistente, mas é mais caro que o latão. As válvulas feitas de aço inoxidável resistem efetivamente a vazamentos e podem ser operadas em temperaturas muito altas quando comparadas às de latão. O aço inoxidável é resistente à corrosão e dura muito mais tempo em comparação com o latão, e é a escolha ideal para aplicações pneumáticas de alta temperatura e alta pressão. O aço inoxidável é comumente usado em corpos de válvulas pneumáticas e materiais de acabamento como sedes, discos e cunhas.

Latão

O latão é uma liga de cobre e zinco e é um excelente material forjável e robusto. O latão é usado em aplicações pneumáticas que envolvem gases não corrosivos. O material pode suportar mais calor em comparação ao PVC, mas tem um preço mais elevado. O latão pode ser facilmente soldado e é mais versátil quando comparado ao aço inoxidável. O latão é comumente usado para construir corpos de válvulas pneumáticas e peças finais.

Materiais de vedação de válvula pneumática

Heavy Duty Scotch Yoke Type Pneumatic Actuator Single Acting

NBR (borracha de nitrila-butadieno)

O NBR tem boa resistência à compressão e ao desgaste geral, mas é altamente sensível às mudanças climáticas. O NBR é adequado para ar e gases inertes, mas tem baixa resistência ao ozônio, amônia e vapor. As vedações NBR podem fornecer vedação contínua para meios gasosos somente em baixas temperaturas em comparação com as propriedades de vedação do FKM.

Double Acting Heavy Duty Scotch Yoke Type Pneumatic Actuator

FKM (Viton)

O FKM é normalmente usado para fabricar anéis de vedação, juntas e vedações para válvulas pneumáticas. As vedações FKM têm excelente resistência ao meio ambiente, ao envelhecimento e ao ozônio. O FKM é adequado para aplicações pneumáticas de média-alta temperatura e possui maior resistência térmica que o PTFE. Além disso, o FKM possui resistência, capacidade de vedação e flexibilidade superiores quando comparado ao PTFE. O material possui excelente resistência química geral, tornando-o adequado para combustíveis gasosos, e o material apresenta maior resistência química universalmente em comparação ao NBR.

PTFE (Teflon)

O PTFE é adequado para aplicações pneumáticas de alta temperatura e pressão. O material não é elástico e tem boa resistência ao desgaste, abrasão e à maioria dos produtos químicos. O PTFE oferece resistência superior a produtos químicos gasosos em comparação ao FKM.

As aplicações da válvula pneumática

Óleo e gás

Válvulas operadas pneumaticamente são usadas para controlar o fluxo de petróleo e gás em tubulações, processos de refino e sistemas de armazenamento.

Automotivo

Atuadores pneumáticos são usados em controle de motor, controle de transmissão e sistemas de freio.

Fabricação

As válvulas solenóides são usadas para controlar o fluxo de ar em um sistema pneumático.

Processamento Químico

Nas fábricas de produtos químicos, essas válvulas de aço inoxidável regulam o fluxo de uma ampla variedade de produtos químicos. Sua capacidade de resistir a condições adversas e substâncias corrosivas os torna uma escolha popular.

Tratamento de água

Válvulas operadas pneumaticamente são usadas em instalações de tratamento de água para controlar o fluxo de água e outras substâncias durante vários estágios de tratamento. Sua confiabilidade e facilidade de automação os tornam ideais para esta aplicação.

Indústria de Alimentos e Bebidas

Essas válvulas são utilizadas em diversas etapas da produção de alimentos e bebidas, desde a mistura de ingredientes até a embalagem. Muitas vezes são escolhidos pela sua capacidade de serem limpos no local (CIP) e esterilizados no local (SIP), que são cruciais para manter os padrões de higiene.

Pneumatic Actuated Three Pieces Ball Valve

Indústria farmacêutica

Na fabricação farmacêutica, válvulas operadas pneumaticamente são usadas para controlar o fluxo de ingredientes, soluções e produtos acabados. A sua capacidade de oferecer um controlo preciso e cumprir padrões de higiene rigorosos torna-os adequados para esta indústria.

Geração de energia

Nas usinas de energia, essas válvulas são usadas para controlar o fluxo de vapor, água e outros fluidos. Muitas vezes fazem parte de sistemas de segurança, ajudando a prevenir situações de sobrepressão e a garantir a operação segura da planta.

Nosso certificado

CE EX para atuador de válvula

ISO9001:2015

ODL OHQ CE

SIL-3 para atuador de válvula 01

Nossa fábrica

20230913160246b8e3bf8d70564e319a890378eb55a5c2

2023091317424213d4eb8020e6402082f123c265716487

20230913160302115959621de240e5a2378f1ea9e0f347

202309131743179651752a3dcd41669ce47c229ad69e08

Guia definitivo para válvula pneumática

P: Como escolho uma válvula pneumática?

R: Existem cinco requisitos básicos a serem considerados:
Meios de comunicação.
Método de atuação da válvula.
Válvula de retorno por mola ou válvula de atuação com retenção.
Configuração da válvula pneumática.
Capacidade de fluxo (tamanho da válvula).

P: Quais são as quatro classificações de válvulas de controle pneumático?

A: Válvulas pneumáticas com controle direcional bidirecional.
Válvulas pneumáticas com controle direcional de três vias.
Válvulas pneumáticas com controle direcional de quatro vias.
Válvulas pneumáticas de compensação de mola.

P: Qual é a válvula pneumática mais comum?

R: Entre os tipos mais comuns de válvulas encontrados em sistemas pneumáticos, as válvulas direcionais de quatro vias possuem quatro portas que revertem efetivamente o movimento de um cilindro básico ou motor.

P: O que é uma válvula pneumática 5 3?

R: Uma válvula de 5/3- vias tem cinco portas e três estados. Eles têm dois solenóides e cada um pode controlar o estado da válvula. Se nenhum solenóide estiver energizado, a válvula retorna ao estado central.

P: De quanta pressão uma válvula pneumática precisa?

R: Os atuadores da válvula de desligamento sempre pneumático são dimensionados para pressão mínima de 5,5 BARG (80 psig).

P: Por que as válvulas pneumáticas falham?

R: Detritos estranhos ou abrasivos na tubulação. Incompatibilidade do material com o produto a ser processado. Procedimentos incorretos de montagem, instalação ou manutenção executados na válvula. Água ou detritos estranhos na linha aérea da planta podem causar falha no atuador pneumático.

P: Qual é a diferença entre válvulas pneumáticas 5 2 e 5 3?

R: Com uma válvula 5/2, o movimento pode, portanto, ser totalmente pneumático. Finalmente, a válvula 5/3 possui o mesmo número de portas que a versão 5/2, mas uma posição de comutação adicional. Esta chamada “posição intermediária” oferece ao sistema de controle uma posição adicional quando nenhum sinal de atuação é aplicado.

P: Qual é a diferença entre válvulas pneumáticas de 3 e 4 vias?

R: Uma válvula 3-way permite o fluxo de fluido para um atuador em uma posição e esgota o fluido dele na outra posição. Algumas válvulas 3-way têm uma terceira posição que bloqueia o fluxo em todas as portas. Um atuador de dupla ação requer uma válvula de 4-via. Uma válvula 4-way pressuriza e esgota duas portas de forma interdependente.

P: Qual é outro nome para uma válvula pneumática?

R: Uma válvula operada a ar, também conhecida como válvula pneumática, é um tipo de válvula de tubo operada eletricamente que usa a pressão do ar para executar uma função semelhante a um solenóide.

P: O que é uma válvula pneumática de 5-vias?

R: Esta válvula permite o controle pneumático de posição, vazão, pressão e temperatura. Esta válvula é uma válvula 5/2, o que significa que possui 5 portas; duas portas de exaustão de 1/8" através das quais o ar é regulado à medida que sai, duas portas de alimentação de 1/4" que alimentam o sistema, porta de alimentação de 1/4" para a entrada de pressão de ar e 2 posições de fluxo.

P: O que é uma válvula pneumática 4 2?

R: Uma válvula de posição 4-de 2 vias é conhecida como 4/2. Essas válvulas são comuns em aplicações de cilindros de dupla ação, onde sempre fornecem pressão para um lado do cilindro enquanto liberam o lado oposto para a atmosfera.

P: Quais são as configurações das válvulas pneumáticas?

R: As configurações para válvulas pneumáticas comumente usadas incluem 5/3, 5/2, 4/2, 3/2 e 2/2. As válvulas pneumáticas podem ser deslocadas por mola ou retidas. Nas válvulas com deslocamento de mola, a válvula retornará ao estado ou condição inicial quando qualquer atuação for removida.

P: Quais são os números das portas das válvulas pneumáticas?

R: As válvulas pneumáticas normalmente são criadas com três números de porta: 3, 4 e 5. 3-as válvulas de porta são consideradas 3-válvulas de passagem que podem controlar uma única porta de cilindro. Válvulas com 4 portas podem controlar portas de dois cilindros com a ajuda de uma única porta de escape comum. 5-as variantes de porta permitem portas de exaustão individuais.

P: Como você classifica as válvulas pneumáticas?

R: As válvulas pneumáticas podem ser classificadas de acordo com o tipo de atuadores que utilizam. Eles podem ser equipados com atuadores eletromagnéticos, pneumáticos ou mecânicos. As válvulas solenóides respondem a um sinal elétrico abrindo e fechando. Eles regulam o fluxo de ar em um sistema pneumático e o fluxo de líquido em um sistema hidráulico.

P: Qual é o padrão de fluxo de uma válvula pneumática?

A: Os caminhos de fluxo para uma válvula não acionada são a entrada para o cilindro 2 e o cilindro 1 para a exaustão. Quando acionada, a entrada é conectada ao cilindro 1 e o cilindro 2 é conectado ao escapamento. As válvulas de gatilho de quatro vias possuem uma porta de escape que é compartilhada por todas as portas do cilindro.

P: Qual é outro nome para uma válvula pneumática?

R: Uma válvula pneumática, comumente chamada de válvula de controle direcional, bloqueia ou desvia o fluxo de ar comprimido ou outros gases dentro de um sistema. Essas válvulas são usadas para acionar outros componentes, como atuador, pinça, ferramenta manual ou outro dispositivo, e também são usadas para pilotar outras válvulas.

P: O que indica o número 1 ou a letra P em uma válvula pneumática?

R: Diferentes fabricantes rotulam as portas da válvula com letras diferentes, mas as etiquetas à direita são bastante padronizadas. "P" representa a porta de entrada de pressão, "A" e "B" são saídas (geralmente canalizadas para as portas de 'estender' e 'retrair' em um cilindro) e "R" e "S" indicam as portas de exaustão.

P: As válvulas pneumáticas precisam de eletricidade?

R: Os atuadores pneumáticos dependem de ar comprimido ou gás como fonte de energia primária. Esses atuadores não requerem motor, mas a eletricidade é necessária quando combinada com uma válvula solenóide integrada, comumente chamada de válvula piloto. A pilotagem remota também pode ser obtida utilizando a(s) porta(s) de fornecimento de ar.

P: O que é uma válvula de segurança pneumática?

R: As válvulas de segurança pneumáticas controlam a pressão do ar em sistemas de ar comprimido/pneumáticos. Estas válvulas de alívio de pressão permitem que o excesso de pressão escape, abrindo quando um limite de pressão é atingido, evitando danos ao equipamento ou possíveis lesões aos trabalhadores.

P: Qual é a diferença entre válvula de controle e válvula pneumática?

R: A maior diferença entre esses dois tipos de válvulas é que a válvula de controle precisa de energia externa (como uma fonte de alimentação ou fonte de gás) como força motriz, e a posição relativa do interceptor na válvula é alterada pelo controle do instrumento Sinal, de modo a alterar a taxa de fluxo.

Somos conhecidos como um dos fabricantes e fornecedores de válvulas pneumáticas mais profissionais na China, fornecendo produtos de alta qualidade com preços competitivos. Fique à vontade para comprar válvula pneumática durável em estoque aqui de nossa fábrica. Para tabela de preços e cotação, entre em contato conosco.
