Atuador pneumático

Seu principal fabricante e fornecedor de atuadores elétricos na China!

1. Equipe Profissional

Não temos apenas uma equipe de vendas jovem e apaixonada disponível 24 horas por dia, 7 dias por semana para atendê-lo, mas também uma equipe técnica bem experiente para ajudá-lo a resolver quaisquer desafios técnicos em soluções de automação de válvulas.

2. Equipamento Avançado

Contamos com centro de usinagem CNC de alta precisão e 6 linhas de produtos para garantir a estabilidade e confiabilidade da qualidade do produto.

3. Experiência rica

A nossa oficina é um espaço de trabalho eficiente e bem organizado, equipado com equipamentos modernos e técnicos qualificados. A manutenção e conservação regular dos equipamentos são realizadas para garantir processos de produção contínuos.

4. Produtos certificados CE/SIL/ATEX/EAC

Garantimos excelente qualidade do produto através de rigoroso controle de qualidade, materiais e processos de fabricação de alta qualidade, bem como foco nas necessidades do cliente.

Atuador linear pneumático de aço inoxidável

Adicionar ao inquérito
Cilindro Linear BTL com Unidade Hidráulica MO

Adicionar ao inquérito

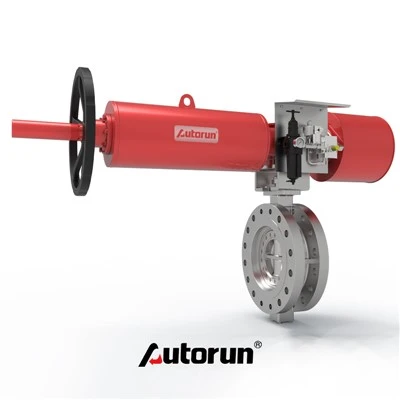

Válvula Borboleta Flangeada Pneumática

Adicionar ao inquérito
Tipo atuador pneumático escocês resistente de ação dobro do garfo

Adicionar ao inquérito
Tipo escocês resistente do garfo atuação única do atuador pneumático

Adicionar ao inquérito
Atuador Pneumático Verde

Adicionar ao inquérito
Em Série Dupla Atuação/Atuação Única Atuante Atuador Pneumático

Adicionar ao inquérito
Ação Única do Atuador Pneumático

Adicionar ao inquérito
Válvula de guilhotina pneumática de venda a quente de aço inoxidável com conjunto de ar e válvula solenóide

Adicionar ao inquérito
Válvula Reguladora de Filme

Adicionar ao inquérito
Indicador de posição da caixa de fim de curso Indicador de realimentação do sinal

Adicionar ao inquérito
Caixa de interruptor de limite à prova de explosão por atacado

Adicionar ao inquérito

Casa 12 3 Úlitima página 1/3

1. O que é um atuador pneumático?

Um atuador pneumático é um dispositivo que converte ar ou gás comprimido em movimento mecânico. Este movimento pode ser usado para regular um ou mais elementos de controle finais. Os atuadores pneumáticos também são conhecidos como cilindros pneumáticos, cilindros de ar e atuadores de ar.

2.Como funciona um atuador pneumático?

Os atuadores pneumáticos dependem da presença de alguma forma de gás pressurizado ou ar comprimido que entra em uma câmara onde a pressão é acumulada. Uma vez que isto exceda os níveis de pressão necessários em contraste com a pressão atmosférica fora da câmara, cria um movimento cinético controlado de um pistão ou engrenagem que pode ser direcionado em um movimento mecânico reto ou circular.

Os tipos de atuador pneumático

Cilindro de ação simples

Os cilindros de ação simples possuem uma porta que permite que o ar flua para dentro do cilindro. A pressão aumenta e empurra o pistão para frente ou para trás, dependendo se é do tipo empurrar ou puxar. Uma grande mola retorna o pistão à sua posição original, preparando-o para outra explosão de pressão. A mola está posicionada dentro ou fora do cilindro.

Cilindro de dupla ação

Os cilindros de dupla ação operam sem mola e, em vez disso, possuem duas portas, uma em cada extremidade do pistão. A primeira aplicação de pressão empurra o pistão para frente, uma etapa do processo compartilhada pelos dois modelos. Então, a segunda explosão de pressão no outro lado do cilindro empurra o pistão de volta ao lugar. O dispositivo aplica pressão para frente e para trás para criar um movimento linear suave.

Atuador de tirante

Os atuadores de tirante são o projeto de atuador mais predominante na indústria pneumática e são amplamente utilizados em aplicações de automação industrial para serviços pesados e de alta temperatura. Possuem tampas quadradas ou retangulares que são fixadas ao cano por tirantes roscados e porcas, são equipadas com vedações estáticas para evitar vazamento de ar e estão disponíveis em variações padrão, compactas e leves. Eles também estão disponíveis com barris de perfil, que apresentam tirantes ocultos, permitem montagem direta para interruptores embutidos e oferecem uma aparência mais limpa, e barris redondos, que apresentam tirantes expostos, estão disponíveis em uma ampla variedade de configurações e opções de montagem e pode ser facilmente adaptado para resolver desafios difíceis de atuação.

Atuador Soldado

Os atuadores soldados são mais leves e compactos do que a configuração de tirante padrão e, como tal, são amplamente utilizados em aplicações mais leves e de menor força, incluindo equipamentos móveis. Em vez de tirantes, esses atuadores pneumáticos apresentam cilindros soldados diretamente às tampas e portas soldadas ao cilindro. Suas glândulas da haste dianteira são geralmente aparafusadas ou rosqueadas no cilindro para permitir que o conjunto da haste do pistão e as vedações da haste sejam removidas para serviço e normalmente vêm com almofadas fixas ou amortecedoras, embora alguns modelos ofereçam atualizações de amortecimento ajustáveis.

Atuador Compacto

Os atuadores compactos são projetados para aplicações onde o espaço é escasso e estão disponíveis em uma variedade de opções

Atuador de braçadeira

Os atuadores de fixação são usados para manter uma peça de trabalho no lugar enquanto o trabalho está sendo executado. Eles combinam um atuador pneumático padrão com uma braçadeira e um mecanismo de alternância e geralmente são projetados para exibir resistência robusta a respingos de solda para garantir desempenho de longa vida útil.

Atuador de válvula

Os atuadores de válvula geram movimento linear ou rotativo para abrir e fechar válvulas. Esses atuadores pneumáticos são compatíveis com uma variedade de válvulas, incluindo válvulas de esfera e borboleta.

Atuador Rotativo

Os atuadores rotativos produzem um movimento angular alternativo ou giratório que permite um movimento oscilante através de um ângulo definido. Esses atuadores pneumáticos estão disponíveis em opções de cremalheira e pinhão, palhetas rotativas e helicoidais, apresentam designs simples e duráveis que reduzem os requisitos de manutenção e normalmente fornecem força (torque) relativamente alta para seu tamanho. Os atuadores de palhetas rotativas são atuadores pequenos, independentes e de dupla ação que ocupam menos espaço do que os atuadores de cremalheira e pinhão, mas fornecem torque menor. Os atuadores de cremalheira e pinhão oferecem maior torque, mas podem exigir uma área maior para atingir determinados movimentos angulares.

As aplicações dos cilindros pneumáticos

Motor de automóvel

Atuadores pneumáticos são usados em uma variedade de aplicações automotivas, incluindo controle de motor, controle de transmissão e sistemas de freio. Os atuadores pneumáticos oferecem muitas vantagens em relação aos atuadores hidráulicos e elétricos, incluindo maior densidade de potência, menor peso e controle mais preciso.

Manuseio de Materiais

Atuadores pneumáticos são amplamente utilizados em aplicações de manuseio de materiais. Eles são adequados para essas aplicações porque podem fornecer alta saída de força com uma área ocupada relativamente pequena. Além disso, os atuadores pneumáticos são frequentemente usados em aplicações onde é necessário um controle preciso, como em operações de coleta e colocação.

Produção de Alimentos e Bebidas

Os atuadores pneumáticos são amplamente utilizados na indústria de produção de alimentos e bebidas devido à sua versatilidade, confiabilidade e economia. Eles são comumente usados em sistemas de transporte para mover produtos de um estágio de produção para outro, bem como em máquinas de embalagem e etiquetagem.

Aplicações Robóticas

As aplicações robóticas utilizam atuadores para criar movimento em rodas, grampos e apêndices do robô. As garras oferecem movimento angular, tornando-as ideais para aplicações em braços robóticos. A dualidade de atuadores pneumáticos e braços robóticos é comumente vista em muitas aplicações de fabricação e oferece uma gama de flexibilidade e segurança.

Fixação e Estampagem

Atuadores pneumáticos são usados em aplicações de fixação e estampagem para operar mandíbulas que seguram produtos ou marcam um objeto. Os atuadores pneumáticos oferecem muito controle necessário em aplicações de fixação e estampagem.

Aplicações Perigosas

Atuadores pneumáticos são frequentemente usados para abrir e fechar válvulas, controlando assim o fluxo de líquidos, como produtos químicos. (Por esse motivo, os atuadores pneumáticos também podem ser usados em aplicações de fabricação que exigem controle sobre o fluxo de líquidos.) Com segurança e confiabilidade entre os benefícios do uso de atuadores pneumáticos, ambientes perigosos como fábricas de produtos químicos usarão frequentemente esses atuadores devido à sua durabilidade.

Considerações sobre o desempenho do atuador pneumático

Fator de força

O fator de força é simplesmente a área do pistão do cilindro. O fator de força multiplicado pela pressão do ar é igual à força produzida pelo cilindro.

Velocidade

Velocidades mais altas exigem uma margem de força maior para superar o aumento das perdas de pressão do sistema.

Sequenciamento

A adição de sensores pode reduzir os tempos de ciclo, eliminando atrasos.

Outros componentes

A pressão disponível no cilindro pode ser afetada pelo compressor do sistema, filtros, reguladores, válvulas de controle e todas as tubulações de conexão. O dimensionamento correto desses componentes ajuda a garantir o melhor desempenho de um cilindro.

Nosso certificado

CE EX para atuador de válvula

ISO9001:2015

ODL OHQ CE

SIL-3 para atuador de válvula 01

Nossa fábrica

20230913160246b8e3bf8d70564e319a890378eb55a5c2

2023091317424213d4eb8020e6402082f123c265716487

20230913160302115959621de240e5a2378f1ea9e0f347

202309131743179651752a3dcd41669ce47c229ad69e08

Guia definitivo para atuador pneumático

P: Qual é a finalidade de um atuador de válvula pneumática?

R: Os atuadores pneumáticos são projetados para operar um pistão dentro de um cilindro fechado. A pressão de uma fonte externa de ar ou gás alimenta o atuador, movendo o cilindro para abrir ou fechar totalmente a válvula, ou modular parcialmente seu movimento de abertura/fechamento.

P: Qual é a diferença entre atuador elétrico e atuador pneumático?

R: Por exemplo, os atuadores pneumáticos podem fornecer uma velocidade mais alta, mas os atuadores lineares elétricos fornecem o controle mais preciso, pois a pressão do ar e do fluido é mais difícil de controlar do que a eletricidade.

P: Onde os atuadores pneumáticos são usados?

R: Os atuadores pneumáticos têm uma ampla variedade de aplicações. Entre os usos mais comuns e populares estão os pistões e as câmaras de ignição em veículos movidos a gasolina. Eles usam a ignição do ar e da gasolina para criar a força pressurizada que eventualmente move o pistão e converte energia no virabrequim do carro.

P: Como você controla um atuador pneumático?

R: Se você deseja controlar a velocidade do atuador pneumático em sua aplicação, a maneira mais eficaz é usar uma válvula de controle de velocidade ou válvula de controle de fluxo para variar a quantidade de fluxo que sai da porta de exaustão do atuador.

P: Qual é o tipo mais comum de atuador pneumático?

R: Os cilindros pneumáticos são o tipo mais comum de atuador pneumático e são adequados para uso em aplicações de manuseio de materiais. Os atuadores pneumáticos são amplamente utilizados na indústria de produção de alimentos e bebidas devido à sua versatilidade, confiabilidade e economia.

P: Qual é o atuador pneumático ou hidráulico mais potente?

R: Devido à pressão em que os sistemas pneumáticos funcionam, os atuadores pneumáticos são significativamente menos potentes que os atuadores hidráulicos, mas fazem sentido em uma variedade de aplicações, incluindo produção de alimentos, fabricação de janelas e produção de veículos.

P: Quais são os três tipos de atuadores pneumáticos?

R: Existem vários tipos básicos de atuador pneumático: mola/diafragma, pistão e palheta rotativa.

P: Os atuadores pneumáticos são barulhentos?

R: Geralmente, a maioria dos atuadores pneumáticos produz um nível de ruído baixo ou médio. No entanto, eles podem ficar muito barulhentos se um componente mecânico interno for desalojado. Além disso, os atuadores trabalham diariamente em alta intensidade, o que os torna ainda mais suscetíveis ao desgaste.

P: Os atuadores pneumáticos funcionam com eletricidade?

R: Os atuadores pneumáticos dependem de ar comprimido ou gás como fonte de energia primária. Esses atuadores não requerem motor, mas a eletricidade é necessária quando combinada com uma válvula solenóide integrada, comumente chamada de válvula piloto. A pilotagem remota também pode ser obtida utilizando a(s) porta(s) de fornecimento de ar.

P: Quanto psi um atuador pneumático requer para funcionar?

R: Os atuadores pneumáticos mais práticos utilizam um suprimento de pressão de ar de 40 a 120 psi (3 a 8 bar). Geralmente, eles são dimensionados para uma pressão de alimentação de 60 a 80 psi (4 a 6 bar).

P: Os atuadores pneumáticos são rápidos?

R: Sim. Se você tiver uma aplicação onde a velocidade é mais importante que a potência, considere um atuador pneumático.

P: Qual faixa de pressão é mais comum para atuadores pneumáticos?

R: Um padrão comum para atuadores de válvula de controle pneumático é de 3 a 15 PSI. Na verdade, existem apenas dois ajustes mecânicos que precisam ser feitos ao acoplar um atuador de diafragma pneumático a uma válvula de haste deslizante: o conector da haste e o ajustador da mola.

P: Qual atuador pneumático converte o fluxo de ar comprimido?

R: Um atuador de válvula de controle pneumático converte energia (normalmente na forma de ar comprimido) em movimento mecânico. O movimento pode ser rotativo ou linear, dependendo do tipo de atuador.

P: Qual é a diferença entre um atuador pneumático e um atuador hidráulico?

R: Embora os atuadores hidráulicos sejam propensos a vazamentos, envolvam alto investimento inicial e manutenção, além de sujarem o espaço de trabalho e causarem acidentes, os atuadores pneumáticos oferecem resistência e capacidade de trabalho limitadas e têm um ciclo de vida mais curto.

P: Os atuadores pneumáticos são à prova de explosão?

R: Os atuadores pneumáticos são uma excelente escolha para ambientes perigosos. Também podemos montar uma válvula solenóide piloto de ar à prova de explosão em qualquer tensão, tornando todo o pacote à prova de explosão.

P: Como você dimensiona um atuador pneumático?

R: Ao dimensionar um atuador, considere primeiro os requisitos de torque da sua válvula. Isso inclui: Torque de ruptura, ou torque de abertura, refere-se à força necessária para iniciar o movimento de uma válvula fechada. O torque de funcionamento, ou torque de meio curso, é a força necessária para manter o movimento da válvula entre as posições aberta e fechada.

P: Quão precisos são os atuadores pneumáticos?

R: Embora os atuadores pneumáticos sejam conhecidos por fornecer alta força em velocidades rápidas, eles geralmente carecem de precisão – pelo menos em comparação com os atuadores elétricos.

P: Por que a hidráulica geralmente é mais lenta que os atuadores pneumáticos?

R: A água e o óleo hidráulico têm uma resistência muito maior que o ar, e a viscosidade do óleo torna-o muito mais lento. Embora acabe por desenvolver um maior grau de força e manter uma pressão constante, não tem a mesma rapidez que o movimento do ar e pode demorar mais tempo a pôr o sistema a funcionar.

P: Como você calcula a velocidade de um atuador pneumático?

R: Como calcular a velocidade do cilindro pneumático? A velocidade do cilindro pneumático é dada por V=28.8×Q/A, onde V é a velocidade do cilindro pneumático (pol/s), Q é a vazão volumétrica (CFM) e A é o pistão área (polegadas quadradas).

P: Qual é a limitação dos atuadores pneumáticos?

R: Os atuadores pneumáticos devem ser dimensionados para um trabalho específico para serem eficientes. Isso requer válvulas, reguladores e compressores de tamanho proporcional, o que aumenta o custo e a complexidade. O ar pode ser contaminado por óleo ou lubrificação, causando tempo de inatividade e manutenção.

Somos conhecidos como um dos fabricantes e fornecedores de atuadores pneumáticos mais profissionais na China, fornecendo produtos de alta qualidade com preços competitivos. Fique à vontade para comprar atuador pneumático durável em estoque aqui de nossa fábrica. Para tabela de preços e cotação, entre em contato conosco.
