Atuador elétrico

Seu principal fabricante e fornecedor de atuadores elétricos na China!

1. Equipe Profissional

Não temos apenas uma equipe de vendas jovem e apaixonada disponível 24 horas por dia, 7 dias por semana para atendê-lo, mas também uma equipe técnica bem experiente para ajudá-lo a resolver quaisquer desafios técnicos em soluções de automação de válvulas.

2. Equipamento Avançado

Contamos com centro de usinagem CNC de alta precisão e 6 linhas de produtos para garantir a estabilidade e confiabilidade da qualidade do produto.

3. Experiência rica

A nossa oficina é um espaço de trabalho eficiente e bem organizado, equipado com equipamentos modernos e técnicos qualificados. A manutenção e conservação regular dos equipamentos são realizadas para garantir processos de produção contínuos.

4. Produtos certificados CE/SIL/ATEX/EAC

Garantimos excelente qualidade do produto através de rigoroso controle de qualidade, materiais e processos de fabricação de alta qualidade, bem como foco nas necessidades do cliente.

Atuador pneumático Scotch Yoke para serviço pesado para

Adicionar ao inquérito
Revestimento ODL ON/OFF Tipo C5-M para ambientes operacionais marítimos e corrosivos

Adicionar ao inquérito
Tipo inteligente de atuador elétrico multivoltas com Profibus/Modbus

Adicionar ao inquérito
4-20ma Atuador Elétrico Multivoltas Moludante

Adicionar ao inquérito
Compact motorized rotary actuator

Adicionar ao inquérito
Interruptor de ajuste do atuador elétrico ODL

Adicionar ao inquérito

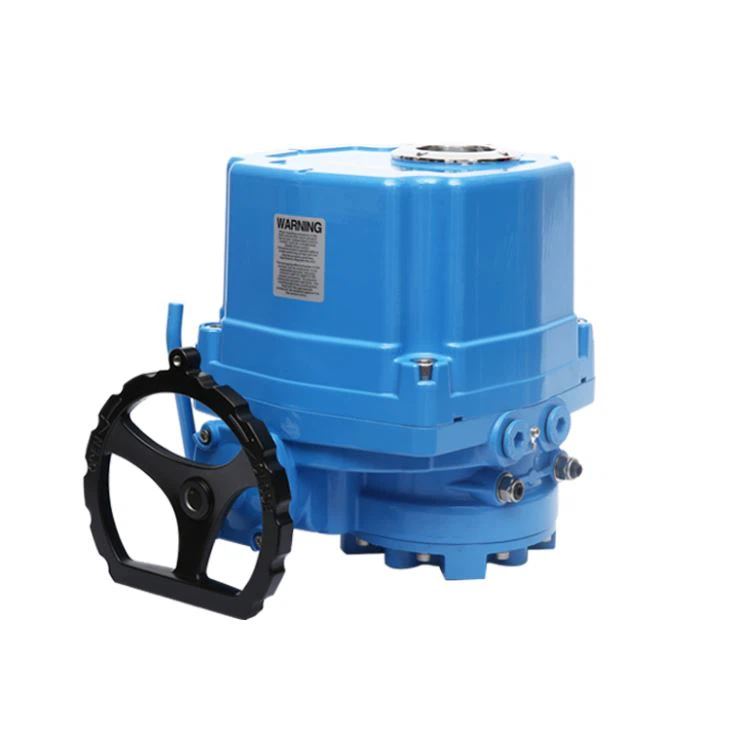

Atuador elétrico ODL

Adicionar ao inquérito

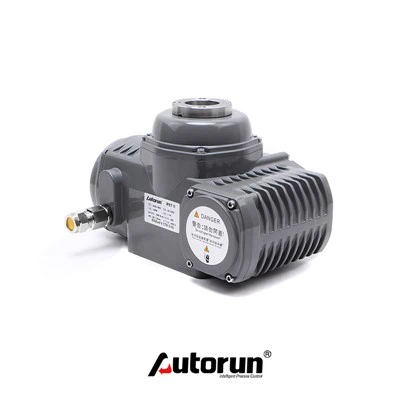

Atuador Elétrico à Prova de Explosão AUQ

Adicionar ao inquérito
Tipo Ajustável do Atuador Elétrico OHQ

Adicionar ao inquérito
Motorização atuante

Adicionar ao inquérito
Atuador inteligente à prova de explosão

Adicionar ao inquérito
Válvula de esfera de plástico PVC elétrico Odl

Adicionar ao inquérito

Casa 12 3 4 5 Úlitima página 1/5

O que é um atuador elétrico?

Um atuador elétrico é um dispositivo mecânico que converte energia elétrica em energia cinética ou força mecânica. Essa força pode causar movimento em uma máquina ou aparelho.

Como funciona um atuador elétrico?

Um motor elétrico criará movimento rotativo à medida que o fuso, ou rotor, gira. O fuso do motor é acoplado diretamente a um parafuso helicoidal, através do eixo de acionamento, que por sua vez gira em uma porca de parafuso esférico.
À medida que o fuso gira, a porca do fuso de esferas é empurrada para frente ou para trás ao longo do parafuso helicoidal.
Uma haste de pistão oca é fixada à porca do parafuso esférico e isso cria o movimento linear para fora ou para dentro do atuador linear conforme o motor gira no sentido horário ou anti-horário.
O motor é controlado por um acionamento elétrico, que permite variar a velocidade de rotação e, consequentemente, a velocidade linear do atuador. Um mecanismo de feedback fornece informações de posição e o atuador linear pode ser programado para se mover para uma determinada posição, parar e depois seguir em frente ou retornar à sua posição de repouso.
A potência do motor determinará o torque que pode ser gerado e, portanto, a força que pode ser aplicada ao movimento útil através do atuador.

Os componentes de um atuador elétrico

Manilha dianteira/traseira

Esta é uma peça de metal em forma de U, com orifícios em cada extremidade por onde passa um pino, parafuso ou dispositivo de fixação. O atuador pode ser montado na aplicação por meio de acessórios de manilha na parte dianteira e traseira.

Tubo Exterior

Isso também é chamado de tubo de cobertura. É um tubo de alumínio extrudado que protege os atuadores lineares externamente e abriga todos os componentes internos do atuador.

Tubo interno

Isso também é chamado de tubo de extensão, tubo de translação, pistão ou tubo de acionamento. O tubo interno geralmente é feito de alumínio ou aço inoxidável. O tubo interno é onde o fuso está localizado, enquanto retraído. Este tubo é preso à porca de acionamento que é rosqueada e se estende e retrai quando a porca se move ao longo do fuso giratório.

Componente do fuso

Isso também é chamado de parafuso giratório, parafuso de avanço ou parafuso de levantamento. É uma haste longa e reta que gira em uma ferramenta ou máquina. Este segmento do atuador linear gira, retraindo ou estendendo o tubo interno, o que gera movimento linear. O fuso de aço garante resistência e durabilidade. Existem diferentes maneiras de rosquear o fuso para diversas capacidades de velocidade e carga.

Parada de segurança

Ele está localizado no final do fuso. Serve para evitar a sobreextensão do tubo interno.

Multi-turn Electric Actuator Intelligent Type With Profibus/Modbus

Componente de vedação do limpador

Este é um componente de vedação fixado na extremidade do tubo externo. Impede que contaminantes como poeira e líquidos entrem na área do fuso do atuador. Também garante que haja uma vedação adequada entre os tubos interno e externo, influenciando a classificação IP do atuador.

Porca de acionamento

Ele viaja ao longo do fuso e é preso ao tubo interno. É o componente que permite a retração ou extensão do tubo interno. A porca de acionamento pode ser feita de plástico ou metal e às vezes é chaveada para evitar a rotação do tubo interno.

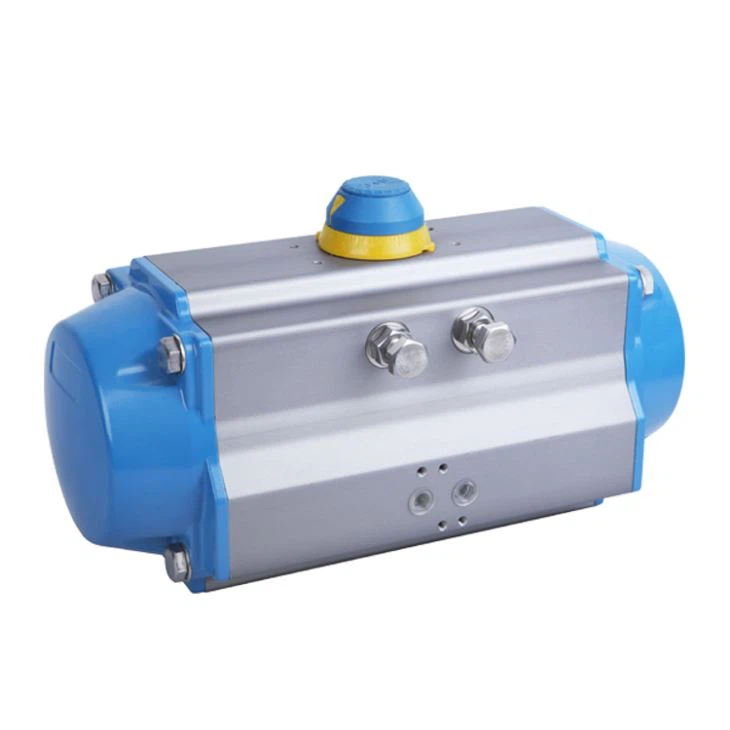

Double Acting Heavy Duty Scotch Yoke Type Pneumatic Actuator

Interruptores de limite

Eles controlam a posição do tubo interno totalmente estendido e retraído, cortando eletricamente a corrente para o motor. Essas chaves não permitem que o atuador se estenda ou retraia demais. Além da corrente de corte, as chaves fim de curso também podem ser usadas como dispositivos de envio de sinais.

Engrenagens para atuadores elétricos

Eles são feitos de plástico ou aço e combinam com outras engrenagens para alterar a relação entre a velocidade do mecanismo de acionamento e a velocidade da peça acionada. A engrenagem conectada a uma fonte de energia como o motor é conhecida como engrenagem motriz.

Carcaça do motor

Esta carcaça contém o motorredutor, bem como todas as peças internas, sem deixar nada exposto a danos externos. A carcaça do motor normalmente é feita de plástico de alta qualidade.

Motor DC

O motor de corrente contínua é de onde vem toda a energia do atuador elétrico. Os motores DC são encontrados em diferentes tipos. Existem os motores mais comumente usados, chamados motores escovados. Os motores consistem nos seguintes componentes:

Estator do motor

Esta é a parte externa estacionária do motor. Consiste na carcaça do motor, nas tampas do motor e em dois ímãs permanentes. Um campo magnético estacionário é gerado pelo estator e envolve o rotor.

Rotor

Isso também é chamado de armadura. É a parte interna do motor que gira. Consiste em um eixo do motor, laminado de aço silício, enrolamentos de cobre e comutador.

Pneumatic Fluorine - Lined Butterfly Valve

Comutador de motor DC

Trata-se de um par de placas fixadas ao eixo do motor. Trazem duas conexões para a bobina do eletroímã. O comutador funciona para inverter a polaridade do motor e essencialmente mantém o motor em movimento rotativo sem perder torque.

Escovas de carvão

Estes utilizam o atrito deslizante para a transmissão da corrente elétrica do estator ao rotor do motor.

Eixo do motor

Esta peça serve para a conexão do motorredutor à parte inferior do estator do motor CC.

Quais são as vantagens do atuador elétrico?

Pneumatic Flanged Soft Seal Butterfly Valve

01.Design Simples

Um dos benefícios mais importantes de um atuador linear elétrico é seu design simples. Um sistema consiste em um motor CC ou CA, uma série de engrenagens e um parafuso de avanço com uma porca de acionamento que empurra o eixo da haste para dentro e para fora. Enquanto isso, os sistemas hidráulicos e pneumáticos têm projetos mais complexos. Eles sempre vêm com mais peças, incluindo bombas e mangueiras.

02. Tempo de montagem mais rápido

Juntar tudo seria mais fácil, pois você não teria que lidar com bombas e mangueiras. A instalação requer apenas uma fiação simples. O processo de montagem simplificado significa integração mais rápida em todo o ecossistema da instalação. Isso também reduz os custos de mão de obra devido à quantidade de tempo economizado.

03.Pegada menor

Um atuador linear elétrico é uma unidade independente montada onde o movimento é necessário, que é então conectada ao controlador do sistema com um pequeno cabo. Ao contrário dos seus homólogos, não necessita de muito espaço para funcionar de forma eficiente. Isto dá às pessoas mais flexibilidade ao incorporar o atuador na área. Por outro lado, um sistema de atuador hidráulico com as mesmas capacidades normalmente precisaria de mais porque vem com mais peças. O atuador primário precisa ser conectado através de mangueiras a um reservatório equipado com motor. A atribuição de espaço para estas unidades exigiria um planeamento cuidadoso, especialmente para aqueles que têm instalações mais pequenas.

04.Fácil Integração

Além de permitir que você o instale facilmente em uma instalação, um atuador linear elétrico também pode ser integrado a outros sistemas e equipamentos sem nenhum problema. Programar os comandos para os controladores que gerenciam as máquinas da instalação é menos complicado do que fazê-lo com um sistema hidráulico ou pneumático.

05.Precisão e Controle

Um atuador linear elétrico fornece um nível mais alto de controle durante todo o processo. Com apenas algumas teclas no controlador, o operador controla totalmente a posição do pistão e a força aplicada.

06.Segurança

Se um operador bem treinado tiver controle total, a probabilidade de acidente é pequena, mas é sempre melhor tomar precauções de segurança. É aqui que brilham os atuadores lineares elétricos. A maioria desses atuadores vem com interruptores de limite. Eles foram projetados para enviar um sinal ao inversor para interromper o movimento quando ele atingir extensão e retração completas. Os interruptores de limite ajudam a evitar que a máquina pare depois de atingir seu limite. Se parar, os motores continuarão funcionando até quebrarem e queimarem.

Quais são as vantagens do atuador elétrico?

Ecologia

Os atuadores lineares elétricos usam apenas eletricidade como fonte de energia, nada mais. É limpo e não produz subprodutos durante o uso, por isso as indústrias médicas e de saúde preferem esta variante porque não pode contaminar nada. Os sistemas hidráulicos possuem fluidos de alta pressão fluindo através de mangueiras, que devem receber manutenção adequada. Se uma peça for danificada, o vazamento pode contaminar os produtos ou a própria instalação. Enquanto isso, os atuadores pneumáticos possuem ar comprimido que pode espalhar contaminantes no meio ambiente.

Motor Silencioso

A poluição sonora também é um fator a considerar na procura de atuadores. Os sistemas hidráulicos podem trazer mais potência, mas também são mais barulhentos por causa de seus motores de alta potência. É a principal razão pela qual muitos se referem a eles como dispositivos “bang-bang” devido ao ruído que fazem quando em uso.

Baixa manutenção

Este tipo de atuador avançou ao ponto de praticamente dispensar manutenção. Por ter menos componentes, tem menos pontos de falha. E suas peças são mais fáceis de solucionar e reparar ou substituir, já que a maioria delas são apenas fios e sistemas de engrenagens.

Custo-benefício

Como esse tipo de atuador não possui muitos componentes, os proprietários não precisam estocar muitas peças de reposição. Ele também permite reduzir os custos de mão de obra, pois é mais fácil de instalar, operar e manter. Por último, você não terá que gastar muita energia, pois consome menos energia que outros. Com o avanço da tecnologia, os atuadores lineares elétricos agora podem vir em diferentes tamanhos. Mas todos eles são essencialmente o mesmo dispositivo com motor, engrenagens e parafuso de avanço. Tudo o que muda é o tamanho do motor interno.

Para que atuador elétrico pode funcionar?

Automação industrial

Atuadores elétricos são usados em diversas máquinas e processos industriais, como sistemas de transporte, máquinas de embalagem e linhas de montagem, para controlar o movimento de componentes e produtos.

Aeroespacial e Defesa

Atuadores elétricos são usados em sistemas de aeronaves e espaçonaves, como trens de pouso, flaps e superfícies de controle, para fornecer controle de movimento preciso e confiável.

Automotivo

Atuadores elétricos são usados em vários sistemas automotivos, como vidros elétricos, travas de portas e assentos, para fornecer controle de movimento confortável e conveniente.

Robótica

Atuadores elétricos são usados em vários sistemas robóticos, como braços robóticos e garras, para fornecer controle de movimento preciso e flexível.

Dispositivos médicos

Atuadores elétricos, como robôs cirúrgicos e membros protéticos, são usados em vários dispositivos médicos para fornecer controle de movimento preciso e confiável.

Produtos de consumo

Atuadores elétricos são usados em vários produtos de consumo, como eletrodomésticos, brinquedos e eletrônicos, para fornecer controle de movimento conveniente e fácil de usar.

Nosso certificado

CE EX para atuador de válvula

ODL OHQ CE

SIL-3 para atuador de válvula 01

Nossa fábrica

20230913160246b8e3bf8d70564e319a890378eb55a5c2

2023091317424213d4eb8020e6402082f123c265716487

20230913160302115959621de240e5a2378f1ea9e0f347

202309131743179651752a3dcd41669ce47c229ad69e08

Guia definitivo para atuador elétrico

P: Você precisa aplicar energia constante a um atuador elétrico?

R: Os pinos 1 e 2 ou os pinos 1 e 3 sempre terão energia. As chaves fim de curso cortam a energia do motor quando o atuador atinge a posição necessária, seja fechada ou aberta.

P: Você realmente precisa de um capacitor de partida e um freio em um atuador elétrico?

R: Em um atuador elétrico de tensão CA, você sempre precisará de um capacitor de partida do motor para fornecer energia suficiente ao motor para dar partida. Na posição fechada, o freio energizado mantém o motor no lugar. Sem freio montado, principalmente em válvulas borboleta e amortecedores, existe o risco de a força do meio dentro dos tubos empurrar a válvula, abrindo-a ligeiramente. O atuador detecta a válvula aberta e garante que ela gire de volta para a posição completamente fechada. Esta ação se repete continuamente enquanto o meio empurra continuamente a válvula para abri-la. Eventualmente, esta oscilação danificará o motor e o atuador.

P: O que é um exemplo de atuador elétrico?

R: Exemplos comuns de atuadores incluem motores elétricos, motores de passo, parafusos jack, estimuladores musculares elétricos em robôs, etc.

P: Qual é a função do atuador?

R: Um atuador é um dispositivo que produz um movimento convertendo energia e sinais que entram no sistema. O movimento que produz pode ser rotativo ou linear. Atuadores lineares elétricos, como o nome indica, produzem movimento linear.

P: Quão fortes são os atuadores elétricos?

R: A maioria dos atuadores lineares para serviços pesados fornecem forças dinâmicas na casa dos milhares de libras-força. Embora os modelos mais comuns forneçam entre 1,{3}} e 15,000 lbf de força, é possível encontrar atuadores lineares elétricos extremamente potentes para serviços pesados, fornecendo até 100,{8}} lbf de força. força dinâmica.

P: Quais são os três principais tipos de atuadores?

R: Atuadores hidráulicos, pneumáticos e elétricos não são os únicos tipos de atuadores disponíveis. Alguns outros tipos de atuadores incluem térmicos e magnéticos, mecânicos e superenrolados.

P: Os atuadores elétricos são confiáveis?

R: Os atuadores elétricos podem ser mais seguros e previsíveis em uma aplicação de parada de emergência, pois não dependem de ar preso para manter o cilindro no lugar. A carga também pode ser mantida de forma mais confiável, pois não há vazamento de ar entre o cilindro e a válvula.

P: Em que são mais encontrados atuadores elétricos?

R: Atuadores elétricos são utilizados no manuseio de materiais para operações como servoprensas e fixação e mais comumente usados no setor de embalagens. Atuadores elétricos são usados em eletrônica e montagem eletrônica, robótica, máquinas-ferramentas e diversos setores industriais.

P: Qual é a diferença entre atuadores elétricos e atuadores hidráulicos?

R: Os sistemas de atuadores elétricos normalmente operam na faixa de eficiência de 75-80% para o trabalho que realizam; os sistemas de atuadores hidráulicos normalmente operam na faixa de eficiência de 40-55%. Um fator adicional na equação do custo da concessionária de energia elétrica é que os atuadores elétricos só exigem corrente para o motor quando necessário.

P: Qual é a diferença entre motor elétrico e atuador?

R: Pense nos atuadores como dispositivos que ajudam a produzir movimento linear e nos motores como dispositivos que ajudam a produzir movimento rotacional. Conseqüentemente, alguns consideram os atuadores como um tipo de motor. Mas um motor não é um tipo de atuador. Ambos são essenciais para alimentar aplicações industriais e têm um propósito no ambiente certo.

P: Onde os atuadores elétricos são usados?

R: São utilizados no manuseio de materiais para operações como servoprensas e fixação e amplamente utilizados no setor de embalagens. Seus benefícios em precisão, flexibilidade e baixos custos operacionais levam ao uso em robótica, eletrônica e montagem eletrônica, máquinas-ferramentas e muitos outros setores industriais.

P: Qual é a voltagem dos atuadores elétricos?

R: As tensões principais dos atuadores elétricos são 220V e 380V. A tensão de 200 V geralmente tem baixa potência e a tensão de 380 V geralmente tem alta potência. A velocidade do motor de 380 V é relativamente lenta, mas o torque do motor de 380 V é grande e a força de saída é maior.

P: Por que o atuador elétrico é um sistema de controle melhor?

R: Atuadores de válvulas elétricas, especialmente aqueles com servomotores sem escovas, podem lidar com perfis de movimento complexos, fornecer alta força e altas velocidades e oferecer grande precisão e repetibilidade. Essas vantagens tornam os atuadores elétricos especialmente adequados para aplicações de controle de processos.

P: Qual é o melhor atuador elétrico hidráulico ou pneumático?

R: O desempenho da energia hidráulica também é superior ao dos atuadores operados eletricamente. Atuadores pneumáticos: O ar comprimido não produzirá a energia que os atuadores hidráulicos geram, mas serão mais fortes do que os atuadores energizados eletricamente. Os sistemas pneumáticos tendem a funcionar mais rápido que os atuadores hidráulicos e elétricos.

P: Qual é a diferença entre atuador pneumático e atuador elétrico?

R: Um atuador elétrico é aquele que utiliza energia elétrica para produzir energia mecânica. Enquanto, um atuador pneumático é um atuador pneumático, que converte a pressão do ar em força mecânica para operar a válvula. Continue lendo para encontrar os pontos básicos de diferença entre um atuador elétrico e pneumático.

P: Como é conectado um atuador elétrico CA de duas posições?

R: A régua de terminais conecta os fios com vários pinos. O pino 1 é quase sempre a linha neutra. Os pinos 2 e 3 são a linha direta para as posições fechada e aberta. Um relé, como uma chave de controle, divide a linha direta.

Somos conhecidos como um dos fabricantes e fornecedores de atuadores elétricos mais profissionais na China, fornecendo produtos de alta qualidade com preços competitivos. Fique à vontade para comprar atuador elétrico durável em estoque aqui de nossa fábrica. Para tabela de preços e cotação, entre em contato conosco.
